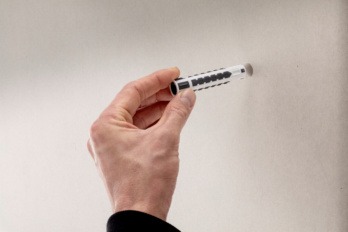

TATRAHOLZ - TatraHolz KOTVA SHARK

Popis

Priemer hmoždinky	12 mm
Materiál	Polypropylén – PP/polyamid – PA
Farba	Biela Antracitová
Dĺžka hmoždinky (l)	66 mm
Menovitý priemer vrtáka (d0)	12 mm
Hĺbka otvoru (t)	75 mm
Vzdialenosť od kraja (a r)	150 mm
Hĺbka osadenia (h s)	65 mm
Požadovaný priemer skrutky min./max.	8-10 mm
Teplotný rozsah použitia min./max.	-40 do 50 °C

Parametre inštalácie: Betón + murivo
Priemer kotvy [mm]		SHARK TWIST 6	SHARK TWIST 8	SHARK TWIST 10	SHARK TWIST 12	SHARK TWIST 14
Menovitý priemer vrtáka	d₀ [mm]	6	8	10	12	14
Priemer rezných hrán	d_cut ≤ [mm]	6,4	8,45	10,45	12,5	14,5
Hĺbka vŕtaného otvoru	h₁ ≥ [mm]	ls + 5 mm – tfix
Hĺbka osadenia puzdra kotvy	h_nom [mm]	35	45	55	65	75
Priechodný otvor v upevňovanej časti	d_f ≤ [mm]	5,5	6,5	8,5	10,5	12,5

Výkonové parametre: Betón Kotvy v redundantnom nenosnom systéme
Priemer kotvy		[mm]	SHARK TWIST 6	SHARK TWIST 8	SHARK TWIST 10	SHARK TWIST 12	SHARK TWIST 14
Hĺbka osadenia puzdra kotvy		h_nom [mm]	35	45	55	65	75
Stredové zaťaženie v ťahu^₁₎ pre jednotlivé kotvy alebo skupinu kotiev	Betón = C12/15 N_adm [kN]	30 °C²⁾/50 °C³⁾	0,48	0,8	1,6	2,2	2,4
	Betón ≥ C16/20 N_adm [kN]	30 °C²⁾/50 °C³⁾	0,6	1,2	2,2	2,8	3,2
Šmykové zaťaženie¹⁾ pre jednotlivé kotvy alebo skupinu kotiev	V_adm	[kN]	1,62	2,59	4,67	6,79	8,55
Minimálna hrúbka prvku	h_min	[mm]	100	100	100	120	120
Charakteristická vzdialenosť od okraja	c_cr [mm]	C12/15	110	110	110	140	140
Charakteristická vzdialenosť od okraja	c_cr [mm]	≥ C16/20	80	80	80	100	100
Charakteristické rozstupy	s_cr [mm]	C12/15	110	110	130	140	155
Charakteristické rozstupy	s_cr [mm]	≥ C16/20	80	80	90	100	110
Minimálna vzdialenosť od okraja⁴⁾	c_min [mm]	C12/15	110	110	110	140	140
Minimálna vzdialenosť od okraja⁴⁾	c_min [mm]	≥ C16/20	80	80	80	100	100
Minimálne rozstupy⁴⁾	s_min [mm]	C12/15	110	110	110	140	140
Minimálne rozstupy⁴⁾	s_min [mm]	≥ C16/20	80	80	80	100	100
¹⁾ Boli zohľadnené čiastkové bezpečnostné koeficienty odporu regulované v rámci schválenia a čiastkový bezpečnostný koeficient účinkov γF = 1,4. V prípade kombinácie zaťaženia v ťahu a priečneho zaťaženia, dodržiavajte normu EAD 330284-00-0604 ²⁾ Maximálna dlhodobá teplota ³⁾ Maximálna krátkodobá teplota ⁴⁾ Prípustné zaťaženie musí byť znížené

Výkonové parametre: Murivo^₄₎, (teplotný rozsah 30 °C²⁾/50 °C³⁾)
Druh kameňa	Formát kameňa [mm]	Trieda hrubej hustoty [kg/dm³]	Minimálna pevnosť v tlaku [N/mm2]	Fadm [kN] ¹⁾⁵⁾ (pre jednotlivé kotvy alebo skupinu kotiev)
Druh kameňa	Formát kameňa [mm]	Trieda hrubej hustoty [kg/dm³]	Minimálna pevnosť v tlaku [N/mm2]	SHARK TWIST 10	SHARK TWIST 12	SHARK TWIST 14
Účinná hĺbka ukotvenia	h_nom [mm]			55	65	75
Murivo Mz, EN 771-1:2011+A1:2015	≥NF (≥240 x 115 x 71)	≥ 1,8	10	0,34	0,42	0,42
			12,5	0,42	0,57	0,57
			15	0,57	0,71	0,71
			20	0,71	1,00	1,00
			25	0,85	1,28	1,28
			35	1,28	1,57	1,57
			45	1,71	1,85	2,00
			54,8	1,85	2,00	2,14
Vertikálne dierovaná tehla HLz, EN 771-1:2011+A1:2015	≥2DF (≥240 x 115 x 113)	≥1,2	10	0,21	0,42	0,57
			12,5	0,25	0,57	0,71
			15	0,34	0,57	0,71
			20	0,42	0,71	0,71
			24,1	0,57	0,71	0,71
Plná vápenno-piesková tehla KS, EN 771-2:2011+A1:2015	≥NF (≥240 x 115 x 71)	≥ 1,8	10	0,34	0,42	0,42
			12,5	0,42	0,57	0,57
			15	0,57	0,71	0,71
			20	0,71	1,00	0,85
			25	1,00	1,28	1,14
			35	1,42	1,57	1,57
			45	1,71	1,85	2,00
			49,4	1,71	1,85	2,00
Plná vápenno-piesková tehla KS, EN 771-2:2011+A1:2015	≥4DF (≥248x175x248)	≥ 1,8	10	0,85	1,00	1,00
			12,5	1,00	1,14	1,14
			15	1,14	1,14	1,28
			20	1,28	1,42	1,42
			23,4	1,28	1,42	1,42
Dutá vápenno-piesková tehla KS L, EN 771-2:2011+A1:2015	≥2DF (≥240 x 115 x 113)	≥ 1,8	10	0,42	0,71	0,71
			12,5	0,57	0,71	0,71
			15	0,57	0,71	0,71
			18,8	0,71	0,71	0,71
Dutá vápenno-piesková tehla KS L, EN 771-2:2011+A1:2015	≥8DF (≥248x240x238)	≥ 1,8	7,5	–	0,57	0,71
Dutá vápenno-piesková tehla KS L, EN 771-2:2011+A1:2015	≥8DF (≥248x240x238)		10	–	0,71	0,71
Plné bloky z ľahkého betónu V a Vbl, EN 771-3:2011+A1:2015	≥NF (≥240 x 115 x 71)	≥1,2	2,5	0,21	0,34	0,42
			5	0,42	0,57	0,57
			7,3	0,57	0,71	0,71
Plné bloky z ľahkého betónu V a Vbl, EN 771-3:2011+A1:2015	≥NF (≥240 x 115 x 71)	≥2,0	12,5	0,85	1,14	–
			15	1,00	1,42	–
			20	1,28	1,85	–
			25	1,71	2,00	–
			29	1,85	2,00	–
Pokiaľ ide o iné druhy kameňa, surové hustoty, minimálne pevnosti v tlaku, vzdialenosti od okraja, rozstupy alebo teplotné rozsahy, preštudujte si hodnotenie ETA-22/0877
¹⁾Boli zohľadnené čiastkové bezpečnostné koeficienty odporu regulované v rámci schválenia a čiastkový bezpečnostný koeficient účinkov F = 1,4. V prípade kombinácie zaťaženia v ťahu a priečneho zaťaženia, dodržiavajte normu EAD 330284-00-0604 ²⁾Maximálna dlhodobá teplota ³⁾Maximálna krátkodobá teplota ⁴⁾V prípade ďalších druhov kameňa, surových hustôt, minimálnych pevností v tlaku alebo teplotných rozsahov si postupujte podľa hodnotenia >>ETA-12/0042 ⁵⁾Geometria kameňa by sa mala porovnať s hodnotením ETA-22/0877.

Nosnosť SHARK TWIST
Veľkosť kotvy	6	8	10	12	14
Podkladový materiál	F_rec [kN]	F_rec [kN]	F_rec [kN]	F_rec [kN]	F_rec [kN]
Vertikálne dierovaná tehla ≥ Hlz12	0,25	0,35	0,4	0,5	0,6
Dutá vápenno-piesková tehla ≥ KSL12	0,5	0,7	1	1,4	1,6
Autoklávovaný Pórobetón PB2; PP2	0,15	0,2	0,25	0,4	0,5
Sádrokartónové stavebné panely ρ ≥ 0,85 kg/dm³	0,22	0,35	0,5	0,6	0,7
Sádrokartón hrúbka = 12,5 mm	0,1	0,2	0,2	–	–
Sádrokartón hrúbka = 25 mm	0,2	0,25	0,35	–	–
Sádrokartón hrúbka = 10 mm	0,3	0,35	0,45	–	–
Betón ≥ C20/25	0,9	1,2	2	3	3,2
Plná tehla ≥ MZ12	0,6	0,9	1,5	2	2,2
Plná vápenno-piesková tehla ≥ KSV12	0,7	1,4	2,3	3	3,2

Druh kameňa	Hrúbka zrkadla d_U [mm]	Minimálna pevnosť v tlaku [N/ mm²]	Fadm [kN] ¹⁾⁵⁾ (pre jednotlivé kotvy alebo skupinu kotiev)
			SHARK TWIST 6	SHARK TWIST 8	SHARK TWIST 10	SHARK TWIST 12	SHARK TWIST 14
Predpätý betón s dutým jadrom EN 206:2013+A1:2016	≥25	≥ C30/37	0,30	0,48	0,48	0,48	0,48
Predpätý betón s dutým jadrom EN 206:2013+A1:2016	≥40	≥ C30/37	0,60	0,60	0,60	0,60	0,60
Účinná hĺbka ukotvenia	h_nom [mm]		35	45	55	65	75
¹⁾Boli zohľadnené čiastkové bezpečnostné koeficienty odporu regulované v rámci schválenia a čiastkový bezpečnostný koeficient účinkov F = 1,4. V prípade kombinácie zaťaženia v ťahu a priečneho zaťaženia, dodržiavajte normu EAD 330284-00-0604 ²⁾Maximálna dlhodobá teplota ³⁾Maximálna krátkodobá teplota ⁴⁾V prípade ďalších druhov kameňa, surových hustôt, minimálnych pevností v tlaku alebo teplotných rozsahov si postupujte podľa hodnotenia ETA-22/0877 ⁵⁾Geometria kameňa by sa mala porovnať s hodnotením ETA-22/0877.

Priradenie metrických spojovacích prvkov podľa priemeru kotvy
	Kotva s priemerom 6	Kotva s priemerom 8	Kotva s priemerom 10	Kotva s priemerom 12	Kotva s priemerom 14
Vhodné priemery skrutiek (metrické) – plné a perforované stavebné materiály	M4	M5	M6	M8	M10
Vhodné priemery skrutiek (metrické) – materiály panelov	M3	M4	M5	–	–
Vhodný priemer skrutky (závit skrutky do dreva)	4 až 5 mm	5 až 6 mm	6 až 8 mm	8 až 10 mm	10 až 12 mm

Oblasť použitia

- Univerzálna plastová kotva

- Možno používať v betóne, plnej tehle, plnej vápenno-pieskovej tehle, vertikálne dierkovanej tehle, dutej vápenno-pieskovej tehle, pórobetóne, sadrokartóne, sadrovláknitých doskách

- Vhodné na inštaláciu ľahkých až stredných záťaží, ako sú koľajnice na závesy, nástenné police, ľahké závesné skrinky, rámy obrazov, zrkadlá, lampy, káblové kanály, káblové svorky, elektrické spínače, umývadlá, vešiaky na uteráky, informačné tabule a detektory pohybu

- Na pripevňovanie dielov v kombinácii so skrutkou do dreva alebo drevotriesky

Dá sa použiť vonku alebo vo vlhkých miestnostiach v spojení so skrutkou z nehrdzavejúcej ocele
