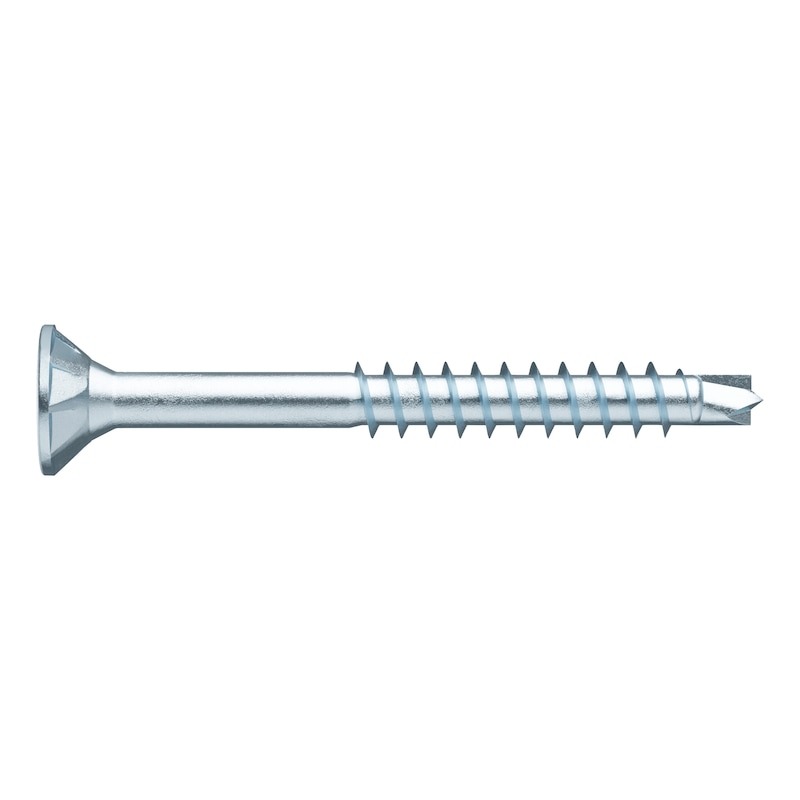

200ks UNIVERZÁLNA SKRUTKA ASSY®PLUS 4 CSMP VYTVRDZOVANÝ POZINKOVANÝ PLECH, SKRUTKA S NEÚPLNÝM ZÁVITOM A ZAPUSTENOU HLAVOU S FRÉZOVACÍMI DRÁŽKAMI 4,5X80/39
Univerzálny čiastočný závit so zápustnou hlavou s frézovacími drážkami. Vhodná na upevňovanie bez medzier v blízkosti hrán a bez predvŕtavania pre spoje drevo-drevo vo vnútorných suchých alebo krytých priestoroch.
Ideálny prenos výkonu vďaka upínaniu RW
-
- Vyšší výkon vďaka väčšej kontaktnej ploche na skrutkovacom hrote
-
- Vyššia stabilita, práca jednou rukou, presné umiestnenie vďaka drážke na dokonalé osadenie a vynikajúce dosadnutie hrotu
-
- Menej výmen skrutkovacích hrotov, jeden hrot je určený na mnohé priemery skrutky
- Kompatibilita s predchádzajúcim upínaním AW
Presné nastavenie polohy a veľmi čisté vŕtanie vďaka vŕtaciemu hrotu s pokročilým centrovaním
-
- Nastavenie polohy a vŕtanie bez ostrín/triesok
-
- Maximálny výkon vŕtania a presný proces vŕtania vďaka rezným hranám vrtáka (podobné hrotom Forstner)
-
- Presné nastavenie polohy na tvrdých povrchoch bez kĺzania vďaka strediacemu čapu
- Rýchle skrutkovanie vďaka jemnému začiatku závitu
Čisté zapustenie do materiálu z mäkkého dreva alebo dreveného materiálu
-
- Jednoduché zapustenie hlavy skrutky do dreva vďaka optimalizovaným frézovacím drážkam
-
- Nulový podiel triesok z drevotrieskových dosiek s povrchovou úpravou vďaka zlepšenému frézovaniu a vyšší počet frézovacích drážok až do ∅ 4,5 mm
- Dokonalé osadenie 90° hlavy pri práci s dielmi s kovovými zapusteniami
Maximálna spoľahlivosť skrutkového spojenia vďaka asymetrickému závitu
-
- Optimálna kombinácia hrotu vrtáka a geometrie závitu
- Dokonalé ukotvenie do dreva vďaka asymetrickému usporiadaniu bočných strán závitu
Upozornenie
-
- Túto skrutku nepoužívajte v aplikáciách, pri ktorých bude priamo vystavená rôznym vplyvom, ani vo vlhkých miestnostiach s atmosférami, ktoré obsahujú plynný chlór. Na exteriérové aplikácie a v miestnostiach s konštantnou vysokou vlhkosťou použite skrutky z nehrdzavejúcej ocele ASSYplus 4
-
- Na plánovanie a určovanie rozmerov montáže odporúčame použiť softvér od spoločnosti Würth alebo príslušné návrhárske pomôcky. Na určovanie rozmerov skrutiek ASSY (počnúc priemerom 5 mm) použite softvér pre drevené stavby od spoločnosti Würth
- Skrutky do drevotrieskových dosiek ASSY 4, ASSYplus 4 a ASSYplus 4 FT sú optimalizované na použitie do dreva a drevených materiálov. Na aplikácie v rámci plastových kotiev, kde je možné obmedziť nosnosť (záťaž), používajte výlučne skrutky bez optimalizovaného závitového hrotu (hrot s frézovacím rebrovaním, hrot s vrtákom, samočistiaca drážka ap.), ako napríklad skrutky ASSY D so zapustenou hlavou alebo kužeľovou hlavou
Schválenie ETA-11/0190
Je potrebné dodržiavať požiadavky európskeho technického schválenia (ETA).
€19.60 s DPH
Popis
 |
|
| Menovitý priemer (d) | 4,5 mm |
| Dĺžka (l) | 80 mm |
| Dĺžka závitu (lg) (lg) | 39 mm |
| Dĺžka závitu (so závrtným hrotom) (b) (b) | 43 mm |
| Tvar hlavy | Zápustná hlava |
| Podrobnosti o hlave | Frézovacie drážky |
| Priemer hlavy (dh) | 8,8 mm |
| Výška hlavy (k) | 2,6 mm |
| Vnútorný pohon | RW20 |
| Druh závitu | Závit pre skrutky do dreva |
| Vyhotovenie závitu | Neúplný závit |
| Verzia | S driekom |
| Tvar závitu | Jeden závit |
| Priemer jadra | 2,7 mm |
| Tvar špičky | Závrtný hrot |
| Materiál | Kalená oceľ |
| Povrch | pozinkované |
| Uhol zaskrutkovania max. | 90 Stupeň |
| Uhol zaskrutkovania min. | 0 Stupeň |
| Vhodnosť pre podklad | Preglejka Drevo Drevité materiály Tvrdé drevo LVL Mäkké drevo Stavebné drevo (KVH) |
| Oblasť použitia | Vnútorné vybavenie Korpus Výstavba obchodov Výstavba veľtrhov Nábytok |
| Schválenie | ETA-11/0190 |
| Hmotnosť výrobku (na kus) | 5,325 g |
| Spĺňa požiadavky smernice ROHS | Áno |
Oblasť použitia
Na spájanie dreva určeného na vzájomné stiahnutie k sebe
Spájanie dreva určeného na stiahnutie k sebe je možné vďaka čiastočnému závitu, ktorý sa začína bezprostredne za stopkou. Závit sa v tomto prípade nachádza celý v dolnom druhom komponente.
Na aplikácie v triedach využitia 1 a 2 (od ∅ > 4 mm)
-
- Vysokokvalitná povrchová ochrana, zinok, modro pasivovaný, bez obsahu chrómu (VI), až ∅ 4 mm A2K 5 µm, od ∅ 4,5 mm A3K, hrúbka vrstvy 8 µm
-
- Vhodné na použitie v triede využitia 1 (interiér) a od ∅ > 4 mm v triede využitia 2 (mokrá plocha alebo zakrytá vonkajšia plocha) podľa normy EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08
- Pre skrutky od ∅ 4,5 mm s hrúbkou vrstvy zinku 8 µm s pasivovaním Cr(III), požiadavka klasifikácie T2/C2 je splnená v súlade s normou prEN 14592:2017 (D)
Pokyny
-
- Na zvýšenie efektu spojenia alebo odolnosti voči preťahovaniu hlavy odporúčame použiť dokonale vyhovujúce podložky pre ASSY 4
-
- Na optimálne využitie skrutky je nevyhnutné použiť hrot RW správnej veľkosti
-
- Skrutky s neúplným závitom sú ideálnym riešením na spájanie drevených komponentov. Na dosiahnutie optimálneho zostavenia komponentov nesmú byť komponenty, ktoré chcete upevniť, hrubšie než je dĺžka stopky (drieku)
-
- Ak na spájanie kovu a dreva používate skrutky so zapustenou hlavou, kov, ktorý chcete pripojiť, musí disponovať vhodnými otvormi zapustenia
- V prípade záťažového spojenia dreva a kovu je nevyhnutné dotiahnuť skrutky ASSY stanoveným momentom dotiahnutia. Moment dotiahnutia = požadovaný obvyklý moment dotiahnutia × 1,2 < 90 % momentu dotiahnutia, pri ktorom dôjde k prasknutiu
